Электросчетчики

Способ №23-31 Пломба государственной поверки

Если у Вас есть

Kожух электросчетчика крепится к основанию двумя или тремя винтами, через верхнюю часть которых (как правило двух) продевается либо леска, либо проволока (иногда защищенная от повреждения типа Силвайр LG9) на которую гос. поверитель (либо завод-изготовитель) устанавливает пломбу тем самым подтверждая, что прибор годен для эксплуатации (работает в классе измерений, самоход отсутствует и т.д.). Без снятия данной пломбы, доступ к внутреннему механизму невозможен (как правило!). Данные пломбы аккуратно (насколько возможно) снимают, винты крепящие кожух выкручивают, кожух снимают. Ура! Делай со счетным механизмом, либо с катушкой напряжения, либо с трансформаторами тока (для электронных электросчетчиков) либо с информационной панелью, что душа пожелает (а желает она одного - сэкономить бумажки с водяными знаками).

Способов несколько:

1) с помощью отвертки скручивают отвратительные цифры на барабанах счетного механизма назад.

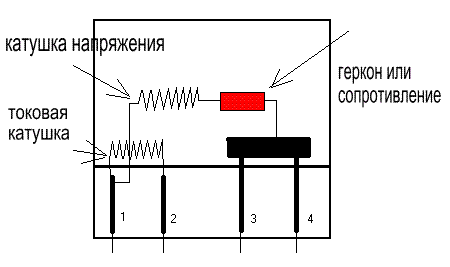

2) впаивают в цепь катушки напряжения (отличается от токовой катушки проволокой гораздо меньшего сечения) сопротивление или
3) геркон (в будущем, поднося постоянный магнит к электросчетчику, его останавливают)
4) меняют информационную панель на другую (для счетчиков СО-И446, устанавливают на счетчик 10-34 Ампера (на ней вырезаны пять окошек), панель от 5-17 Ампер (на ней вырезаны четыре окошка) т.е. вместо единиц считаются десятки кВт\ч Если к примеру построен дом. Покупается два счетчика типа СО-И446 один новый пяти-разрядный, другой четырех- разрядный (4 цифры до запятой 1 после). Вынимаем панель из четырех- разрядного и устанавливаем ее в пятиразрядный счетчик. Также необходимо аккуратно переписать передаточное число счетчика на старое (в надписи типа 1kW.h=1200 оборот.диска 1200 изменить на 600 к примеру) . Затем нести счетчик в поверку .Лаборант, как и проверяющий энергосбыта, замеряют погрешность счетчика по количеству оборотов диска на ед.времени (оно остается в норме), а счетный механизм показывает количество энергии в 10 раз меньше потребленной. Можно также менять бирки на трансформаторах тока на бирки с меньшим коэффициентом трансформации (для трехфазного учета).
5) выкусывают часть зубцов счетного механизма (на десятках и сотнях, второй и третий барабаны), как правило через один зубец и т.д.(Разобрать счетчик ( разряды: 1234,5), выкусите половину (через один ) зубчиков шестерни между 4 и 3 или 3 и 2 разрядами. Счетчик будет учитывать половину потребленной электроэнергии).
6) впаивают шунт в цепь токовой катушки (особенно актуально для электронных счетчиков, там закорачивают трансформаторы тока).
7) закручивают винт крепления постоянного магнита приближая его к диску (тормозят диск),
8) ослабляют сцепление шестерни счетного механизма с червяком оси диска,
9) снижают количество витков токовой катушки электросчетчика.

Все это приводит в конечном итоге к недоучету электроэнергии, но приходит время собирать конструктор: установить кожух на место, закрутить винты и о, мама!!! А с пломбами что делать то ? Сам снимал, сам и примастрячивай. Сначала пломбы аккуратно одевают на леску или проволоку, затем обдавливают. Да, чуть не забыл, многие потребители впопыхах ставят кожух электросчетчика как придется, а надо поставить как было - выступами кверху. При обдавливании пломбы в ход идет все: пассатижи с тряпкой на губках (чтобы не оставлять следов), пломбираторы-подделки и т.д.

Достоинства: мгновенный эффект (в случае со скручиванием барабанов отверткой) или пролонгированный (шунты токовой катушки (трансформаторов тока), геркон и сопротивление в цепи катушки напряжения, замена информационной панели или выкус части зубцов счетного механизма). Подходит для трехфазного учета.

Недостатки: деформированные или поддельные пломбы очень легко идентифицируются ( в 90 % случаев). Работники энергоснабжающих организаций: будьте внимательны, носите с собой фонарик и лупу!

Экономический эффект: скручивание барабанов счетного механизма - до 100% потребляемой электроэнергии без учета, шунт токовой катушки - можно добиться 100% не учтенной электроэнергии, геркон и сопротивление - от 30 до100% электроэнергии не учитывается.
